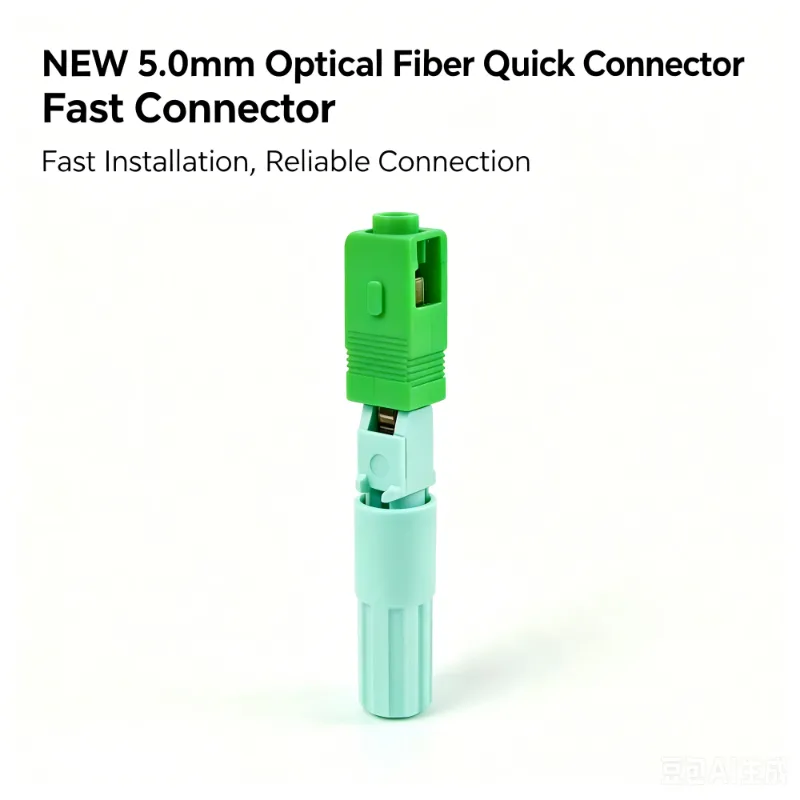

Sebagai pengilang profesional dari China, Yuanyi ingin memberikan anda Penyambung Pantas Gentian Optik 5.0mm direka bentuk untuk rangkaian capaian FTTH dan pemasangan gentian optik luar yang memerlukan penamatan di tapak yang cekap. Penyambung menggunakan ferrule pra-digilap dan struktur penjajaran dalaman yang dioptimumkan untuk memudahkan proses penamatan sambil mengekalkan prestasi sambungan optik yang konsisten.
|
Ciri |
Penerangan |
|
Dalaman Dioptimumkan Baharu |
Penjajaran alur V ditingkatkan untuk kehilangan yang lebih rendah |
|
Reka Bentuk Khusus 5.0mm |
Khusus untuk kabel bulat 5.0mm |
|
Pemasangan Lebih Cepat |
Tiada epoksi, tiada penggilap - di bawah 2 minit |
|
FTTH Sedia |
Direka sebagai Penyambung Pantas FTTH khusus |
|
Berpasangan Sedia |
Serasi dengan produk pra-penyambung kalis air |
|
Julat Suhu yang Luas |
-40℃ ~ +85℃ untuk kegunaan luar |
|
Parameter |
Spesifikasi |
|
Jenis Antaramuka |
SC |
|
Kabel Berkenaan |
φ5.0mm kabel gentian tunggal bulat |
|
Dimensi (L×W×H) |
55mm × 12mm × 8mm (jenis) |
|
Parameter |
Nilai |
keadaan |
|
Mod Gentian |
Mod tunggal (SM) 9/125μm |
— |
|
Kehilangan Sisipan (IL) |
≤ 0.4dB (jenis ≤ 0.25dB) diperbaiki |
@1310/1550nm |
|
Pulangan Kerugian (RL) |
UPC ≥ 50dB / APC ≥ 55dB |
SM sahaja |
|
Panjang Gelombang Operasi |
1310nm ~ 1650nm |
— |
|
Parameter |
Spesifikasi |
|
Diameter Luar Kabel |
5.0mm (±0.1mm) |
|
Kekuatan Tegangan |
≥ 50N (untuk kabel 5.0mm) |
|
Ketahanan (kitaran mengawan) |
500 kali (ΔIL ≤ 0.3dB) |
|
Suhu Operasi |
-40℃ ~ +85℃ |
|
Keserasian Pasangan Kalis Air |
Ya – berfungsi dengan produk pra-penyambung IP68 |
|
Senario |
Penyelesaian Disyorkan |
|
Terminal FTTH luar |
Kabel 5.0mm terbaru Penyambung Pantas / Penyambung Pantas FTTH + kabel pra-penyambung IP68 |
|
Peralihan udara ke terkubur |
Penamatan medan pantas + kotak sambungan kalis air pra-tertutup |
|
Pembaikan kecemasan dengan titisan kalis air |
Palam dan mainkan dengan penyambung kalis air yang disediakan kilang |
Nota: Gabungan ini membolehkan pemasang mengekalkan perlindungan kalis air pada bahagian yang dimeterai kilang semasa menggunakan kabel 5.0mm Fast Connector (juga Penyambung Pantas FTTH yang sangat baik) untuk penamatan akhir dalam/medan.
Jalur – Tanggalkan jaket luar 5.0mm dan benang aramid.
Bersih & Belah – Bersihkan gentian kosong dan belah dengan tepat (panjang 8–12mm).
Masukkan – Masukkan kabel 5.0mm ke dalam badan penyambung sehingga gentian mencapai titik henti.
Pengapit – Tutup penutup dan ketatkan but pelepasan ketegangan.
Uji – Sahkan IL dengan meter kuasa atau OTDR.
|
Jenis Pakej |
Kuantiti |
|

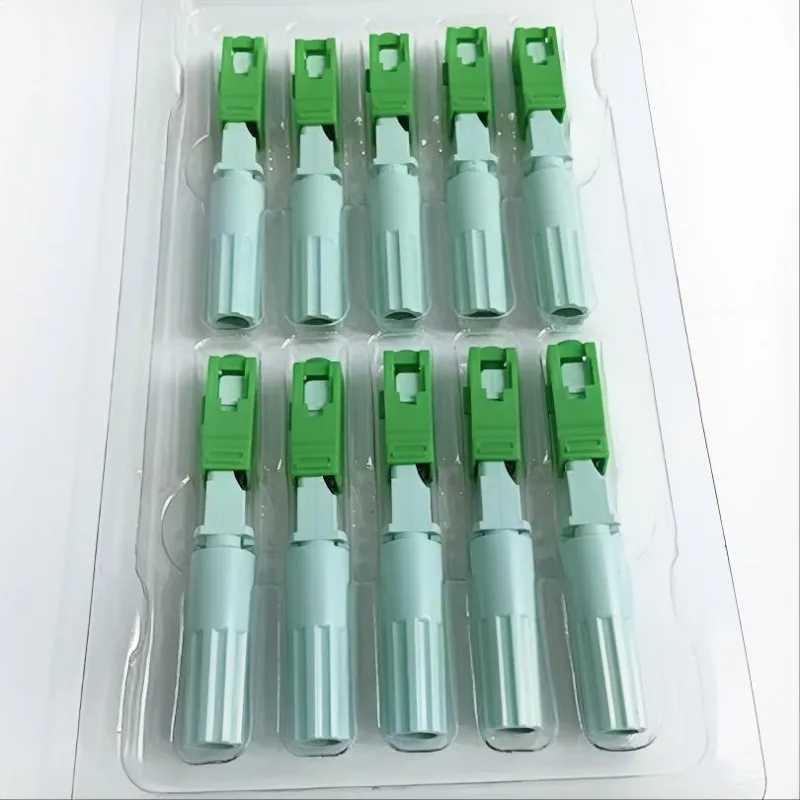

Kotak lepuh dalaman |
10 keping/kotak |
|
Karton induk |
100 keping/kadbod |
Penyambung Pantas Gentian Optik 5.0mm sesuai untuk akses gentian dan aplikasi penyelenggaraan yang menggunakan kabel jatuh bulat 5.0mm yang serasi.
Digunakan untuk penamatan cepat kabel jatuh dalam rangkaian akses FTTH kediaman dan komersial, terutamanya di mana kelajuan pemasangan adalah penting.
Sesuai untuk titik pengedaran luar, kotak penamat gentian dan lokasi rangkaian akses lain yang memerlukan penyambung optik yang dipasang di medan.
Boleh digunakan pada titik peralihan antara laluan udara, saluran dan gentian terkubur di mana penamatan medan diperlukan.
Menyediakan pilihan praktikal untuk kerja-kerja penggantian dan pembaikan apabila kabel jatuh yang rosak atau baru dipasang perlu ditamatkan di tapak.
Penyambung boleh digunakan bersama dengan produk gentian optik pra-penyambung IP68 yang serasi, membolehkan bahagian kalis air yang dimeterai kilang digabungkan dengan titik penamat yang dipasang di medan.
Penyambung direka untuk kabel jatuh satu gentian bulat 5.0mm dengan diameter luar nominal 5.0mm ±0.1mm. Pembinaan kabel dan jenis gentian hendaklah disahkan sebelum membuat pesanan.
ya. Penyambung direka untuk aplikasi akses jarak jauh FTTH, termasuk penamatan medan kabel jatuh 5.0mm yang serasi.
Penyambung pantas menggunakan ferrule pra-digilap dan direka bentuk untuk mengelakkan pengawetan epoksi medan konvensional dan penggilap penyambung manual semasa pemasangan biasa.
Spesifikasi yang disenaraikan adalah untuk gentian 9/125μm mod tunggal, dengan julat panjang gelombang operasi 1310–1650 nm.
ya. Ia direka bentuk untuk berfungsi dengan produk pra-penyambung kalis air yang serasi, termasuk pemasangan IP68, untuk penggunaan FTTH hibrid.
