Kord Tampalan Kalis Air IP68

Dikeluarkan oleh Ningbo Yuanyi, pengeluar dan pembekal komponen gentian optik profesional di China, Kord Tampalan Kalis Air IP68 dihasilkan melalui pemasangan penyambung terkawal, penggilap gentian, pemeriksaan dan proses ujian optik. Setiap kord siap diuji secara individu sebelum penghantaran untuk mengekalkan prestasi penyambung dan optik yang konsisten.

Apakah itu Kord Tampalan Kalis Air IP68?

Kord Tampalan Kalis Air IP68 ialah pemasangan gentian optik luaran pra-penamat yang direka untuk rangkaian FTTH, titik pengedaran luar, rangkaian akses dan pemasangan lain yang memerlukan sambungan gentian yang boleh dipercayai dalam persekitaran yang terdedah.

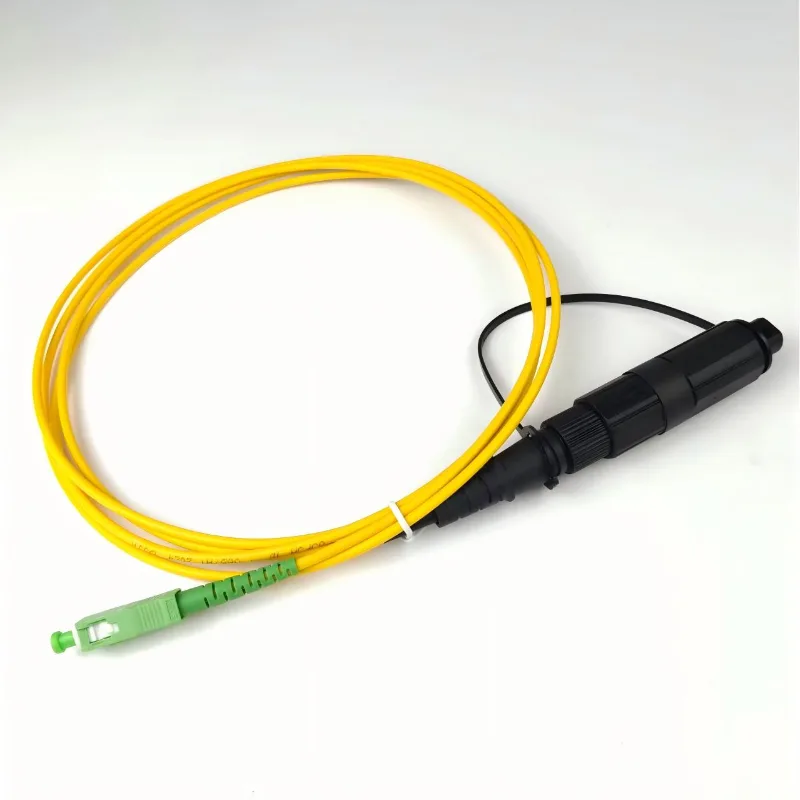

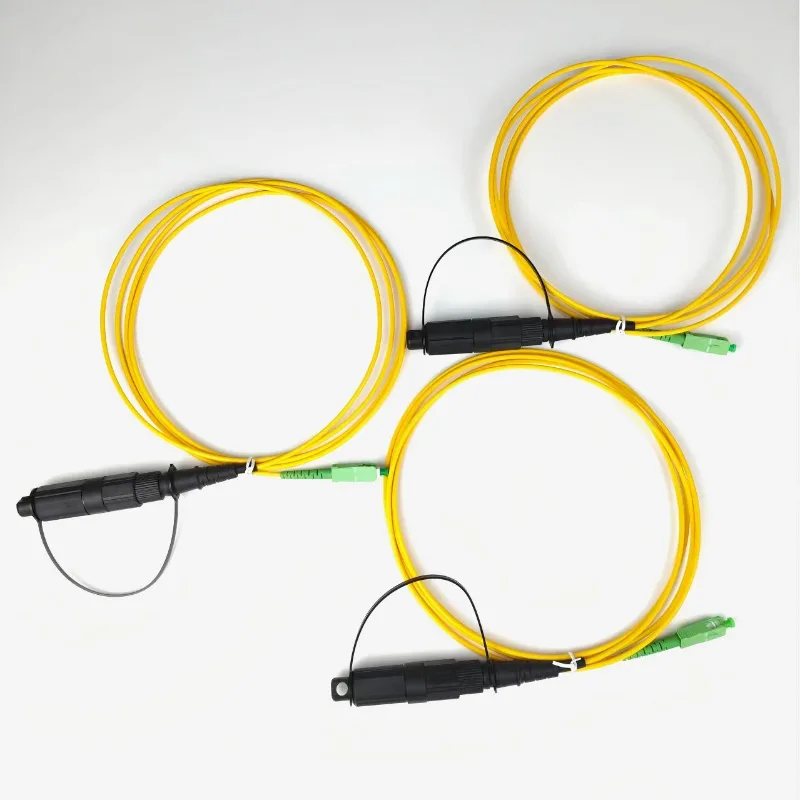

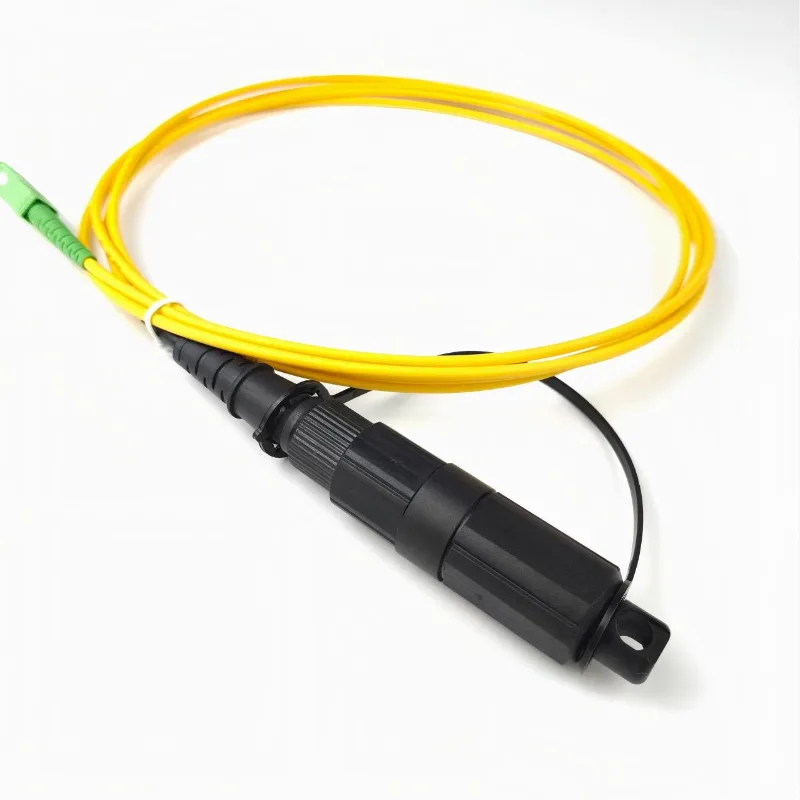

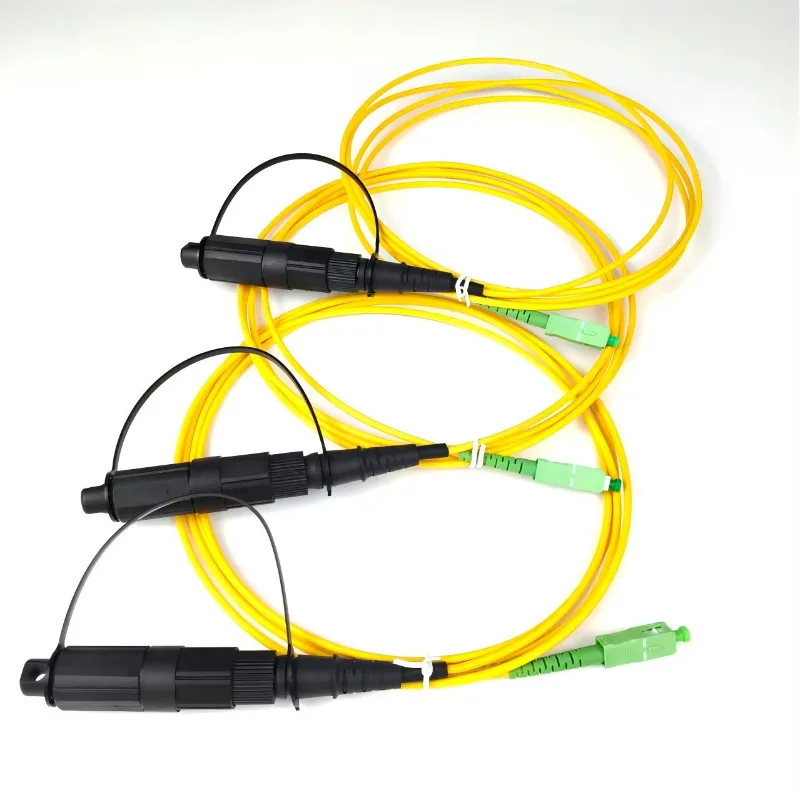

Pemasangan ini menggabungkan penyambung kalis air lelaki IPSC bertaraf IP68 dengan penyambung SC/APC standard. Penyambung luar dilengkapi dengan penutup habuk yang ditambat untuk melindungi sambungan daripada habuk dan kelembapan apabila ia tidak digunakan. Konfigurasi gentian standard menggunakan gentian mod tunggal OS2, manakala gentian tidak sensitif lentur G.657.A1 tersedia untuk pemasangan dengan keperluan penghalaan yang lebih ketat.

Spesifikasi Bahan Struktur

1. Parameter Penyambung

2. Spesifikasi Kabel Gentian

Teras Gentian:  gentian mod tunggal OS2, 9/125μm, mematuhi G.652D; G.657.A1 gentian tidak sensitif lentur pilihan untuk penghalaan saluran sempit

Jaket Luar: bahan sifar halogen asap rendah LSZH; jaket kuning sebagai standard, jaket luar PE hitam tersedia atas permintaan

Kabel OD: Kord tampung simplex 3.0mm standard / kabel luar bulat 5.0mm / kabel lepas serasi; diameter luar tersuai tersedia untuk projek khas

Panjang Stok Standard: 1m, 2m, 3m, 5m, 10m; sebarang panjang bukan standard yang disokong oleh pengeluaran tersuai kilang

Prestasi Optik (Keadaan Ujian: 23℃ Suhu Ambien)

Ciri-ciri Utama

· Penyambung luar kalis air IP68 untuk persekitaran luar yang mencabar

· Reka bentuk pra-penamatan untuk pemasangan dan sambungan medan yang lebih pantas

· Penyambung SC/APC untuk keserasian antara muka gentian standard

· OS2 9/125 μm gentian mod tunggal sebagai standard

· Pilihan gentian G.657.A1 untuk penghalaan yang lebih ketat dan pemasangan berketumpatan lebih tinggi

· Kehilangan sisipan ≤0.30 dB

· Kehilangan pulangan APC ≥60 dB

· Suhu operasi: -40°C hingga +75°C

· Serasi dengan kabel tampalan simplex 3.0 mm, kabel luar bulat 5.0 mm dan kabel jatuh gentian

· Panjang kabel tersuai, jenis gentian, jaket, konfigurasi penyambung dan tanda OEM tersedia

· 100% ujian optik untuk pemasangan siap

Aplikasi Biasa

Kord tampalan kalis air IP68 sesuai untuk:

· Rangkaian akses FTTH

· Kotak pengedaran gentian luar

· Terminal akses gentian

· Infrastruktur stesen pangkalan dan telekom

· Kabinet komunikasi luar

· Pemasangan gentian udara dan tepi jalan

· Sambungan gentian terdedah kepada hujan, habuk dan perubahan suhu

· Penempatan gentian luar yang telah ditamatkan sebelumnya

Kebolehpercayaan Mekanikal & Persekitaran

1 Prestasi Mekanikal

Kekuatan Tegangan: Ketegangan paksi statik ≥100N; kenaikan kehilangan optik ＜0.1dB selepas penyingkiran beban, sesuai untuk pembinaan seret luar

Rintangan Lentur: 1000 kitaran lenturan dinamik pada radius 10mm dengan turun naik kehilangan ＜0.1dB; Jejari lentur pemasangan minimum ≥10×kabel OD; Jejari lentur statik jangka panjang ≥15×kabel OD

Hayat Kitaran Mengawan: ≥500 kitaran mengawan untuk penyambung kalis air IPSC; ≥1000 kitaran untuk penyambung SC/APC tanpa kemerosotan prestasi optik

Rintangan Hancuran Sisi: Tahan tekanan sisi 1000N/100mm, tiada jaket retak atau pecah gentian di dalam

2 Kebolehsuaian Alam Sekitar (Zon Iklim Global Sesuai)

Suhu Kendalian: -40℃ ~ +75℃, sesuai untuk sejuk Eropah utara & penempatan luar tropika suhu tinggi

Suhu Penyimpanan: -50℃ ~ +85℃, tiada komponen penuaan semasa pengangkutan laut jarak jauh dalam bekas tertutup

Penuaan Haba Lembap: Penyimpanan 1000j di bawah 85℃ & 85%RH, tiada kebocoran air di dalam perumahan tertutup, kenaikan kehilangan ≤0.2dB

Rintangan UV: Ujian pendedahan UV 2000j tanpa retakan atau kegagalan keanjalan cincin pengedap, menjamin hayat perkhidmatan yang panjang untuk pemasangan di udara terbuka

Konfigurasi dan Penyesuaian Produk

5.1 Peraturan Pengekodan Model (Mudah untuk Pelanggan Global Membuat Pesanan)

Contoh Model: YY-IPSC-OS2-APCAPC-2M Penjelasan: YY = Kilang Ningbo Yuanyi, IPSC = Jenis Penyambung Kalis Air, OS2 = Gentian Mod Tunggal, APCAPC = Kedua-dua Hujung APC Polish, 2M = Panjang Kabel 2 Meter

5.2 Pilihan Penyesuaian Kilang

Perubahan Muka Akhir: Penyambung biru SC/UPC tersedia untuk hujung kuncir bagi memenuhi keperluan kehilangan pulangan yang berbeza

Naik Taraf Jenis Kabel: Serasi dengan kord tampalan 3.0mm, kabel luar bulat 5.0mm atau kabel lepas – pilih mengikut keperluan penggunaan

Naik Taraf Jaket: Jaket diubah suai kalis tikus, jaket PE hitam kalis cuaca untuk pengebumian terus & persekitaran keras udara

Naik Taraf Gentian Khas: G.657.A1 gentian ultra-lentur-tidak sensitif untuk paip sempit & senario pendawaian padat

Penjenamaan OEM: Percetakan tersuai dengan logo pelanggan, kod bar aset projek & kod surih kelompok; pembungkusan label putih neutral disokong

5.3 Garis Panduan Pemasangan

Sebelum Sambungan

Bersihkan ferrule seramik dengan lap pembersih optik bebas lin yang sesuai sebelum mengawan. Habuk atau pencemaran pada muka akhir boleh meningkatkan kehilangan sisipan dan mengurangkan kebolehpercayaan sambungan.

Sambungan Penyambung Kalis Air

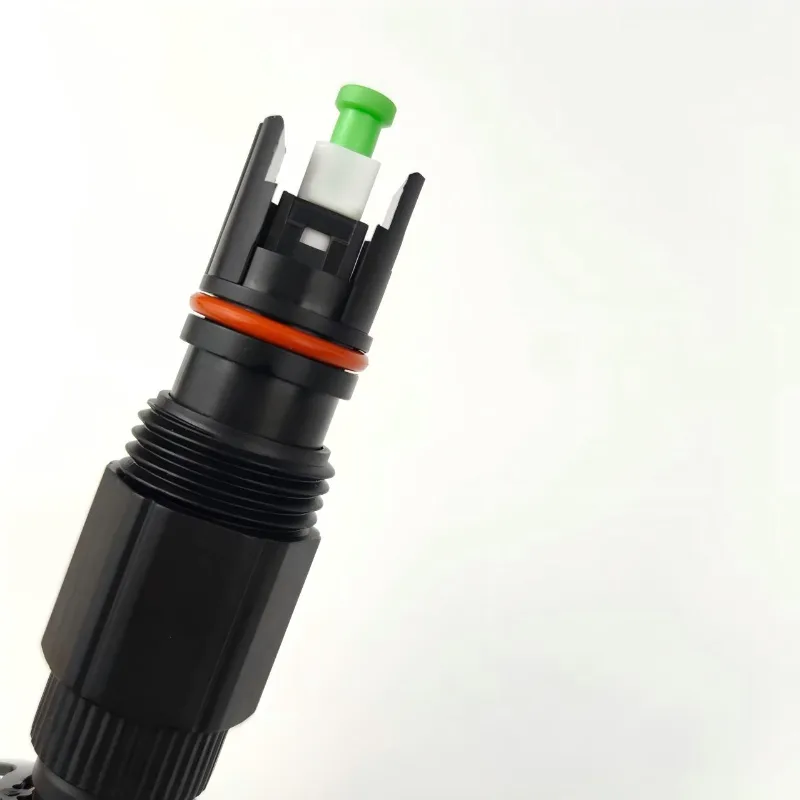

Pastikan kawasan pengedap bersih dan diletakkan dengan betul. Ketatkan sepenuhnya penyambung IPSC mengikut reka bentuk penyambung untuk memastikan struktur pengedap disambungkan dengan betul.

Penghalaan Kabel

Elakkan selekoh tajam, daya tarikan yang berlebihan, dan beban terus pada badan penyambung. Semasa pemasangan, gunakan daya tarikan pada kabel di mana sesuai daripada menggunakan penyambung sebagai titik tarik.

Sambungan Tidak Digunakan

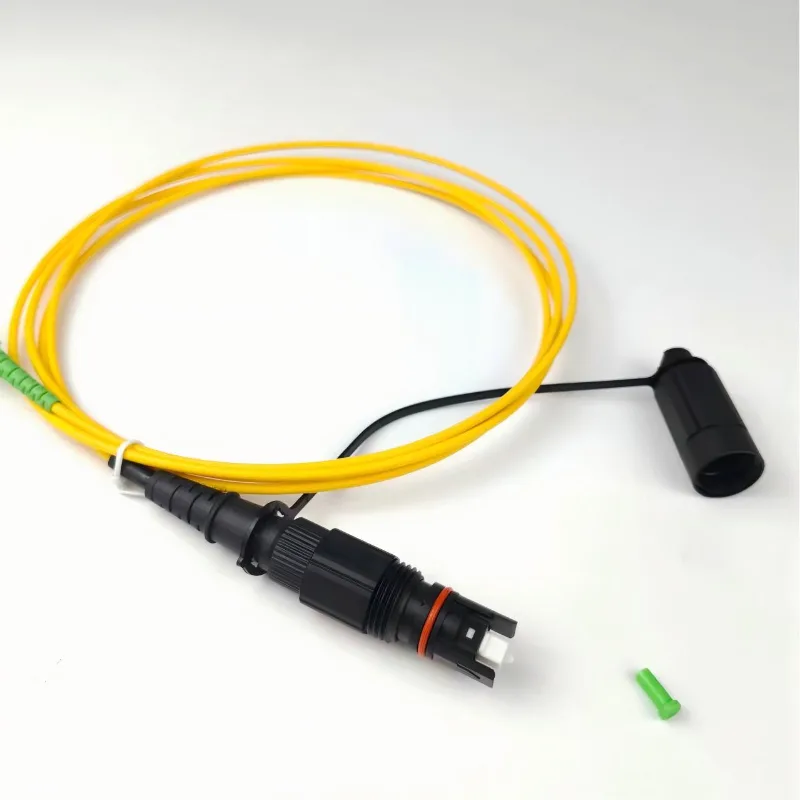

Pastikan penutup habuk yang ditambat dan palam habuk penyambung dipasang dengan betul apabila penyambung tidak digunakan. Ini membantu melindungi antara muka optik daripada habuk, kelembapan dan bahan cemar lain.

Pembungkusan dan Eksport

Kord Tampalan Kalis Air IP68 dibungkus mengikut panjang kabel, konfigurasi penyambung dan keperluan pengangkutan.

Pembungkusan Dalaman

Setiap kord tampal gentian boleh dibungkus secara individu dalam beg PE pelindung atau pakej tersuai untuk mengurangkan pencemaran dan kerosakan semasa pengendalian.

Pembungkusan Luar

Karton eksport menggunakan bahan pembungkusan beralun yang sesuai untuk melindungi perhimpunan semasa pengangkutan domestik, pengangkutan laut, pengangkutan udara dan proses logistik lain.

Dokumentasi

Rekod pemeriksaan, senarai pembungkusan dan dokumen eksport lain boleh dibekalkan mengikut pesanan dan keperluan destinasi.

Mengapa Memilih Ningbo Yuanyi

Ningbo Yuanyi pakar dalam komponen pasif gentian optik dan pemasangan gentian pra-tamat untuk aplikasi telekom dan FTTH.

Bagi pembeli yang mendapatkan kord tampalan gentian optik kalis air IP68 dari China, syarikat menyediakan:

· Pengilangan dan pemasangan dalaman

· Proses penyambung dan penggilap terkawal

· 100% ujian optik pemasangan siap

· Konfigurasi kabel standard dan tersuai

· OEM dan sokongan label peribadi

· Panjang dan pembungkusan kabel yang fleksibel

· Sokongan untuk pesanan pukal dan berasaskan projek
